Мотор-барабаны

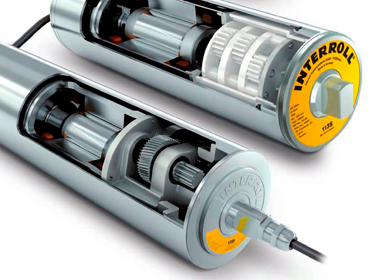

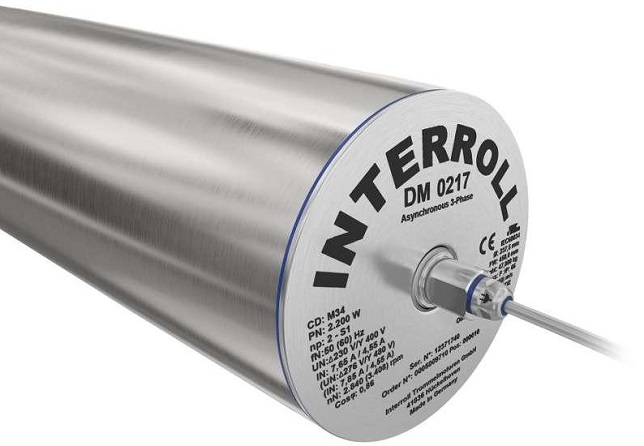

Мотор-барабан Интерролл DM 0217

Мотор-барабаны Интерролл DM 0217

Мощные приводы премиального класса для больших промышленных конвейеров.DM-0217

Применение:

Мотор-барабан является идеальной приводной установкой для конвейерных систем большой производительности. Обладают мощностью до 3,0 кВт и крутящим моментом до 533,6 Нм.

  • Пищевая промышленность
  • Сборочные линии
  • Аэропорты
  • Автомобильная промышленность
  • Фармацевтическая промышленность
  • Сельскохозяйственное машиностроение
Технические характеристики
  • 3-фазные индукционные моторы переменного тока
  • Встроенная защита двигателя
  • Прямозубый винтовой стальной редуктор
  • Малошумные
  • Необслуживаемые
  • Смазаны на весь срок эксплуатации
  • Реверсивные
Тип двигателя Асинхронный двигатель с короткозамкнутым ротором
Класс изоляции обмотки двигателя Класс F, IEC 34 (VDE 0530)
Напряжение

230/400 В ± 5% (IEC 34/38)

другой тип по запросу

Частота 50 Гц
Класс защиты двигателя IP 69K
Тепловая защита Биметаллический переключатель
Температурный диапазон, 3-фазный двигатель

+2 ... +40°С

Варианты исполнения
Компонент Версия Алюминий Сталь Нерж.сталь Медь / Никель Технополимер
Корпус Сферический
Цилиндрический
Цилиндрический для модульных лент
Боковые крышки Стандарт
Электрическое подсоединение Прямой присоединитель
Прямой присоединитель гигиенический
Угловой присоединитель
Прямой разъём
90⁰ разъём
90⁰ разъём гигиенический
Клеммная коробка
Редуктор

Прямозубый винтовой редуктор


Вал

Стандарт


Размеры

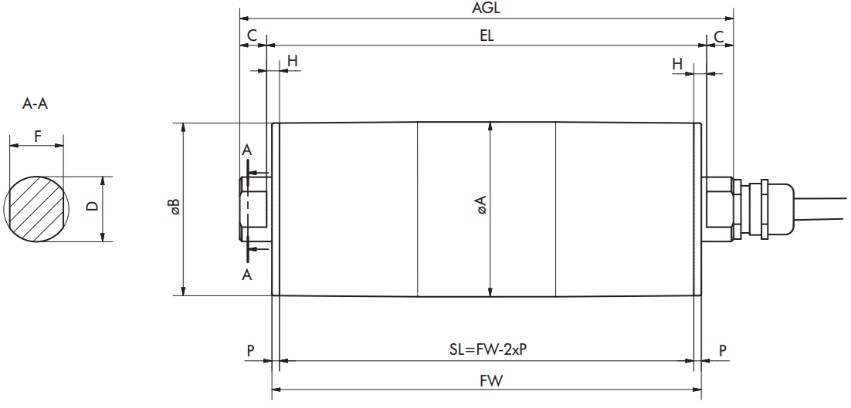

 Чертёж DM-M0113

Тип



A

(мм)

B

(мм)

C

(мм)

D

(мм)

S

(мм)

F

(мм)

P

(мм)

SL

(мм)

EL

(мм)

AGL

(мм)

DM0217  сферический

Стандарт

217,5

215,5

45

30

16,5

25

5

FW − 10

FW + 33

FW + 123

Опция

217,5

215,5

45

40

16,5

30

5

FW − 10

FW + 33

FW + 123

DM0217  цилиндрический

Стандарт

215,5

215,5

45

30

16,5

25

5

FW − 10

FW + 33

FW + 123

Опция

215,5

215,5

45

40

16,5

30

5

FW − 10

FW + 33

FW + 123

DM0217 цилиндрический для модульных лент

Стандарт

215,5

215,5

45

30

16,5

25

5

FW − 10

FW + 33

FW + 123

Опция

215,5

215,5

45

40

16,5

30

5

FW − 10

FW + 33

FW + 123

  Опции
­ — Исполнение для пищевой промышленности   — Обшивка корпуса из бутадиенового каучука
 — ­Высокоточная балансировка  — Ограничители обратного хода
 — ­Энкодер  — ­Электромагнитный тормоз
Аксессуары
— Монтажные кронштейны — Конвейерные ролики
— Натяжные ролики — Частотные преобразователи

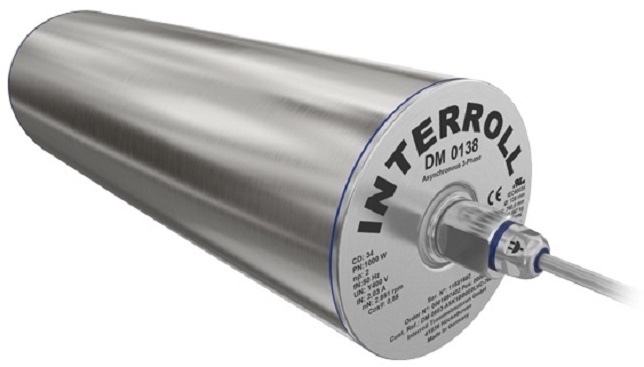

Мотор-барабан Интерролл DM 0138

Мотор-барабаны Интерролл DM 0138

Компактные приводы премиального класса для промышленных конвейеров.DM-0138

Применение:

Мотор-барабан является идеальной приводной установкой для конвейерных систем средней производительности. Обладают мощностью до 1,8 кВт и крутящим моментом до 238 Нм.

  • Пищевая промышленность
  • Сухие, влажные и омываемые среды
  • Упаковочное оборудование
  • Рентгеновские сканирующие системы
  • Фармацевтическая промышленность
Технические характеристики
  • 3-фазные индукционные или с постоянным магнитом моторы переменного тока
  • Встроенная защита двигателя
  • Стальной планетарный редуктор
  • Малошумные
  • Необслуживаемые
  • Смазаны на весь срок эксплуатации
  • Реверсивные
Тип двигателя Асинхронный двигатель с короткозамкнутым ротором Синхронный двигатель с постоянным магнитом
Класс изоляции обмотки двигателя Класс F, IEC 34 (VDE 0530) Класс F, IEC 34 (VDE 0530)
Напряжение

230/400 В ± 5% (IEC 34/38)

другой тип по запросу

230 или 400 В

Частота 50 Гц 200 ГЦ
Класс защиты двигателя IP 69K IP 69K
Тепловая защита Биметаллический переключатель Биметаллический переключатель
Температурный диапазон, 3-фазный двигатель

+2 ... +40°С

возможно исполнение для низких температур

 +2 ... +40°С

возможно исполнение для низких температур

Варианты исполнения
Компонент Версия Алюминий Сталь Нерж.сталь Медь / Никель Технополимер
Корпус Сферический
Цилиндрический
Цилиндрический для модульных лент
Боковые крышки Стандарт
Электрическое подсоединение Прямой присоединитель
Прямой присоединитель гигиенический
Угловой присоединитель
Прямой разъём
90⁰ разъём
90⁰ разъём гигиенический
Клеммная коробка
Редуктор Планетарный редуктор
Вал Стандарт
Размеры

 Чертёж DM-M0113

Тип



A

(мм)

B

(мм)

C

(мм)

D

(мм)

S

(мм)

F

(мм)

P

(мм)

SL

(мм)

EL

(мм)

AGL

(мм)

DM0138  сферический

Стандарт

138

136

25

30

11,5

25

3,5

FW − 7

FW + 23

FW + 73

Опция

138

136

25

30

11,5

20

3,5

FW − 7

FW + 23

FW + 73

DM0138  цилиндрический

Стандарт

137

136

25

30

11,5

25

3,5

FW − 7

FW + 23

FW + 73

Опция

137

136

25

30

11,5

20

3,5

FW − 7

FW + 23

FW + 73

DM0138 цилиндрический для модульных лент

Стандарт

136

137

25

30

11,5

25

3,5

FW − 7

FW + 23

FW + 73

Опция

136

137

25

30

11,5

20

3,5

FW − 7

FW + 23

FW + 73

  Опции
­ — Исполнение для пищевой промышленности   — Обшивка корпуса из бутадиенового каучука
 — Низкотемпературная версия  — Ограничители обратного хода
 — ­Негоризонтальная установка  — ­Высокоточная балансировка
Аксессуары
— Монтажные кронштейны — Конвейерные ролики
— Натяжные ролики — Частотные преобразователи

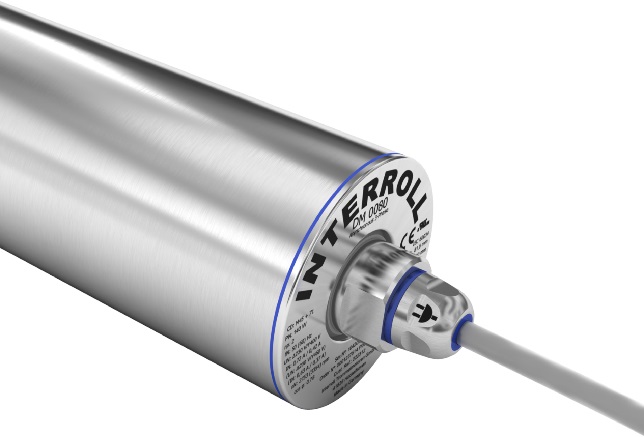

Мотор-барабан Интерролл DM 0080

Мотор-барабаны Интерролл DM 0080

Компактные приводы премиального класса для небольших, облегчённых конвейеров.DM-0080

Применение:

Мотор-барабан является идеальной приводной установкой для конвейерных систем небольшой производительности. Обладают мощностью до 0,55 кВт и крутящим моментом до 65 Нм.

  • Пищевая промышленность
  • Сухие, влажные и омываемые среды
  • Упаковочное оборудование
  • Рентгеновские сканирующие системы
  • Фармацевтическая промышленность
Технические характеристики
  • 3-фазные индукционные или с постоянным магнитом моторы переменного тока
  • Встроенная защита двигателя
  • Планетарный редуктор из стали или технических полимеров
  • Малошумные
  • Необслуживаемые
  • Смазаны на весь срок эксплуатации
  • Реверсивные
Тип двигателя Асинхронный двигатель с короткозамкнутым ротором Синхронный двигатель с постоянным магнитом
Класс изоляции обмотки двигателя Класс F, IEC 34 (VDE 0530) Класс F, IEC 34 (VDE 0530)
Напряжение

230/400 В ± 5% (IEC 34/38)

другой тип по запросу

230 или 400 В

Частота 50/60 Гц 200 ГЦ
Класс защиты двигателя IP 69K IP 69K
Тепловая защита Биметаллический переключатель Биметаллический переключатель
Температурный диапазон, 3-фазный двигатель

+2 ... +40°С

возможно исполнение для низких температур


Варианты исполнения
Компонент Версия Алюминий Сталь Нерж.сталь Медь / Никель Технополимер
Корпус Сферический
Цилиндрический
Цилиндрический для модульных лент
Боковые крышки Стандарт
Электрическое подсоединение Прямой присоединитель
Прямой присоединитель гигиенический
Угловой присоединитель
Прямой разъём
90⁰ разъём
90⁰ разъём гигиенический
Клеммная коробка
Редуктор Планетарный редуктор
Вал Стандарт
Размеры

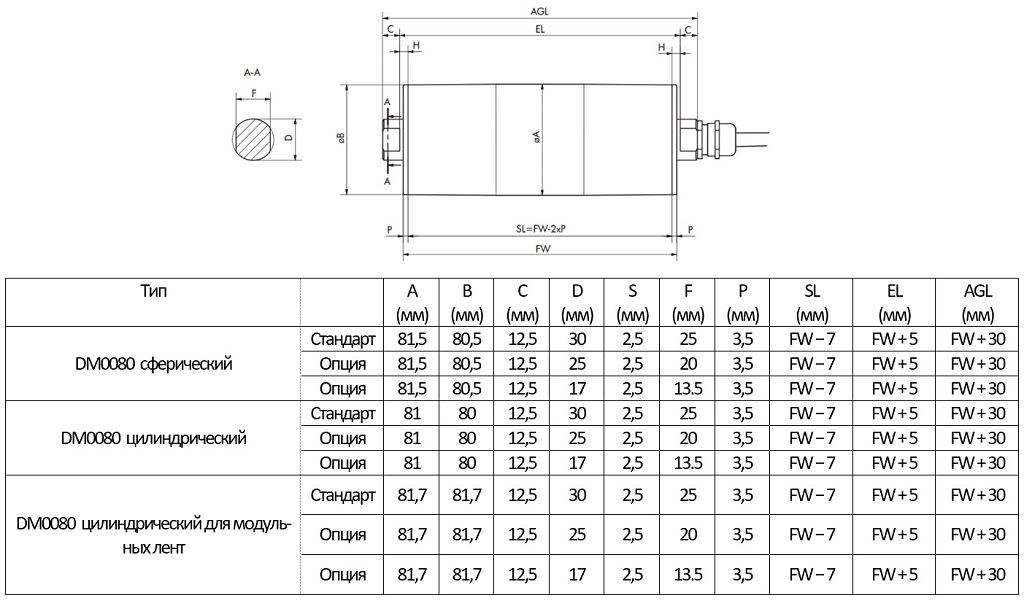

 DM-M0080 dimensions

  Опции
­ — Исполнение для пищевой промышленности   — Обшивка корпуса из бутадиенового каучука
 — Низкотемпературная версия  — Ограничители обратного хода
 — ­Негоризонтальная установка  — ­Высокоточная балансировка
Аксессуары
— Монтажные кронштейны — Конвейерные ролики
— Натяжные ролики — Частотные преобразователи

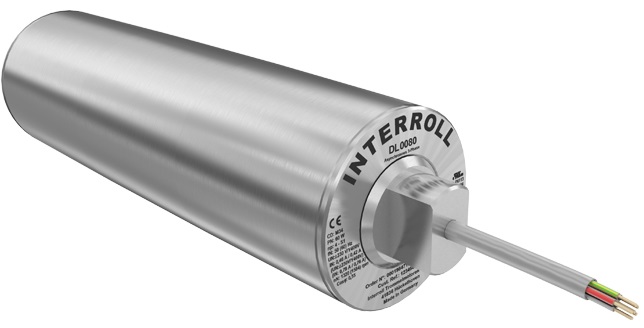

Мотор-барабан Интерролл DL 0080

Мотор-барабаны Интерролл DL 0080

Компактные приводы премиального класса для небольших, облегчённых конвейеров.

DL-0080

Применение:

Благодаря своей прочности, надежности и отсутствию необходимости обслуживания, мотор-барабаны данной серии прекрасно подходят для небольших подающих конвейеров и упаковочного оборудования. Обладают мощностью до 0,11 кВт и крутящим моментом до 21,4 Нм.

  • Пищевая промышленность
  • Сухие, влажные и омываемые среды
  • Транспортные узлы кассовых боксов гипермаркетов
Технические характеристики
  • 3-фазные или 1-фазные индукционные моторы переменного тока
  • Встроенная защита двигателя
  • Планетарный редуктор из технических полимеров
  • Малошумные
  • Лёгкие
  • Необслуживаемые
  • Смазаны на весь срок эксплуатации
  • Реверсивные
Тип двигателя Асинхронный двигатель с короткозамкнутым ротором
Класс изоляции обмотки двигателя Класс F, IEC 34 (VDE 0530)
Напряжение

230/400 В ± 5% (IEC 34/38)

другой тип по запросу

Частота 50/60 Гц
Класс защиты двигателя IP 66
Тепловая защита Биметаллический переключатель
Температурный диапазон, 3-фазный двигатель +5 ... +40°С (возможно исполнение для низких температур)
Температурный диапазон, 1-фазный двигатель +5 ... +40°С
Варианты исполнения
Компонент Версия Алюминий Сталь Нерж.сталь Медь / Никель Технополимер
Корпус Сферический
Цилиндрический
Боковые крышки Стандарт
Чехол цапфы Стандарт
С защитой кабеля
С возобновляемой смазкой
Электрическое подсоединение Прямой присоединитель
Угловой присоединитель
Клеммная коробка
Редуктор Планетарный редуктор
Размеры

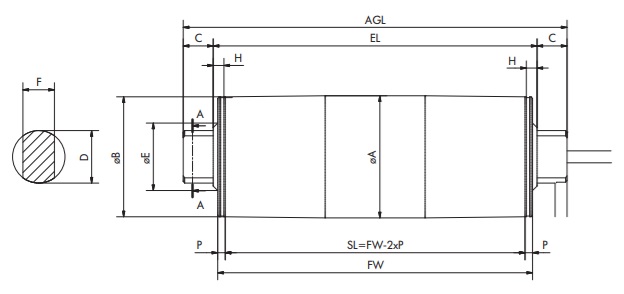

 Размеры мотор-барабана

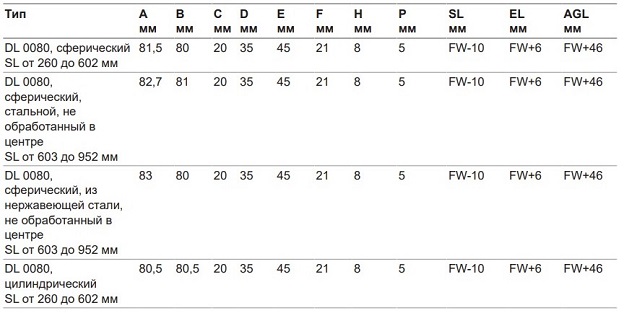

Список параметров мотор-барабана

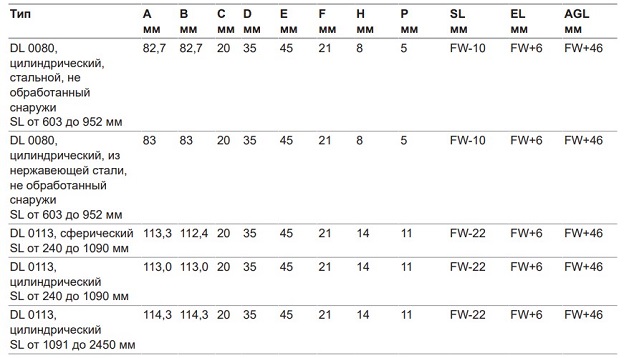

Размеры мотор-барабана DL

Опции
­ — Исполнение для пищевой промышленности   — Обшивка корпуса из бутадиенового каучука
 — Низкотемпературная версия  — Ограничители обратного хода
 — ­Негоризонтальная установка  — ­Высокоточная балансировка
Аксессуары
— Монтажные кронштейны — Конвейерные ролики
— Натяжные ролики — Частотные преобразователи

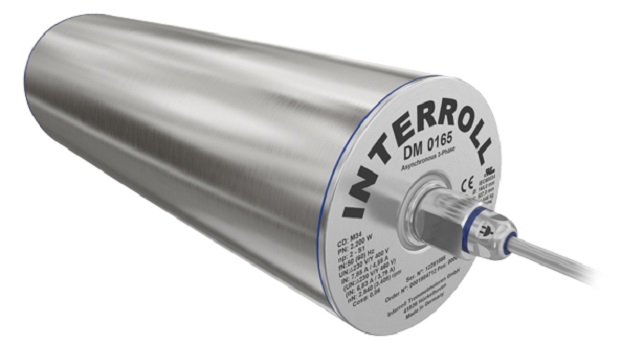

Мотор-барабан Интерролл DM 0165

Мотор-барабаны Интерролл DM 0165

Мощные приводы премиального класса для средних и больших промышленных конвейеров.DM-0165

Применение:

Мотор-барабан является идеальной приводной установкой для конвейерных систем средней и большой производительности. Обладают мощностью до 2,2 кВт и крутящим моментом до 371,6 Нм.

  • Пищевая промышленность
  • Сборочные линии
  • Аэропорты
  • Автомобильная промышленность
  • Фармацевтическая промышленность
  • Сельскохозяйственное машиностроение
Технические характеристики
  • 3-фазные индукционные моторы переменного тока
  • Встроенная защита двигателя
  • Прямозубый винтовой стальной редуктор
  • Малошумные
  • Необслуживаемые
  • Смазаны на весь срок эксплуатации
  • Реверсивные
Тип двигателя Асинхронный двигатель с короткозамкнутым ротором
Класс изоляции обмотки двигателя Класс F, IEC 34 (VDE 0530)
Напряжение

230/400 В ± 5% (IEC 34/38)

другой тип по запросу

Частота 50 Гц
Класс защиты двигателя IP 69K
Тепловая защита Биметаллический переключатель
Температурный диапазон, 3-фазный двигатель

+2 ... +40°С

Варианты исполнения
Компонент Версия Алюминий Сталь Нерж.сталь Медь / Никель Технополимер
Корпус Сферический
Цилиндрический
Цилиндрический для модульных лент
Боковые крышки Стандарт
Электрическое подсоединение Прямой присоединитель
Прямой присоединитель гигиенический
Угловой присоединитель
Прямой разъём
90⁰ разъём
90⁰ разъём гигиенический
Клеммная коробка
Редуктор

Прямозубый винтовой редуктор


Вал

Стандарт


Размеры

 Чертёж DM-M0113

Тип



A

(мм)

B

(мм)

C

(мм)

D

(мм)

S

(мм)

F

(мм)

P

(мм)

SL

(мм)

EL

(мм)

AGL

(мм)

DM0165  сферический

Стандарт

164

162

25

30

16,5

25

3,5

FW − 7

FW + 33

FW + 83

Опция

164

162

45

40

16,5

30

3,5

FW − 7

FW + 33

FW + 123

DM0165  цилиндрический

Стандарт

162

162

25

30

16,5

25

3,5

FW − 7

FW + 33

FW + 83

Опция

162

162

45

40

16,5

30

3,5

FW − 7

FW + 33

FW + 123

DM0165 цилиндрический для модульных лент

Стандарт

162

162

25

30

16,5

25

3,5

FW − 7

FW + 33

FW + 83

Опция

162

162

45

40

16,5

30

3,5

FW − 7

FW + 33

FW + 123

  Опции
­ — Исполнение для пищевой промышленности   — Обшивка корпуса из бутадиенового каучука
 — ­Высокоточная балансировка  — Ограничители обратного хода
 — ­Энкодер  — ­Электромагнитный тормоз
Аксессуары
— Монтажные кронштейны — Конвейерные ролики
— Натяжные ролики — Частотные преобразователи

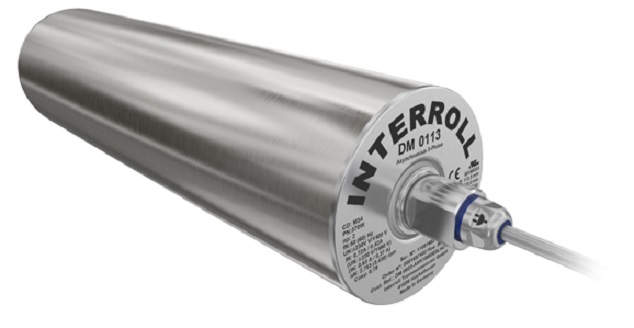

Мотор-барабан Интерролл DM 0113

Мотор-барабаны Интерролл DM 0113

Компактные приводы премиального класса для промышленных конвейеров.DM-0113

Применение:

Мотор-барабан является идеальной приводной установкой для конвейерных систем средней производительности. Обладают мощностью до 1,0 кВт и крутящим моментом до 238 Нм.

  • Пищевая промышленность
  • Сухие, влажные и омываемые среды
  • Упаковочное оборудование
  • Рентгеновские сканирующие системы
  • Фармацевтическая промышленность
Технические характеристики
  • 3-фазные или 1-фазные индукционные или с постоянным магнитом моторы переменного тока
  • Встроенная защита двигателя
  • Стальной планетарный редуктор
  • Малошумные
  • Необслуживаемые
  • Смазаны на весь срок эксплуатации
  • Реверсивные
Тип двигателя Асинхронный двигатель с короткозамкнутым ротором Синхронный двигатель с постоянным магнитом
Класс изоляции обмотки двигателя Класс F, IEC 34 (VDE 0530) Класс F, IEC 34 (VDE 0530)
Напряжение

230/400 В ± 5% (IEC 34/38)

другой тип по запросу

230 или 400 В

Частота 50 Гц 200 ГЦ
Класс защиты двигателя IP 69K IP 69K
Тепловая защита Биметаллический переключатель Биметаллический переключатель
Температурный диапазон, 3-фазный двигатель

+2 ... +40°С

возможно исполнение для низких температур

 +2 ... +40°С

возможно исполнение для низких температур

Варианты исполнения
Компонент Версия Алюминий Сталь Нерж.сталь Медь / Никель Технополимер
Корпус Сферический
Цилиндрический
Цилиндрический для модульных лент
Боковые крышки Стандарт
Электрическое подсоединение Прямой присоединитель
Прямой присоединитель гигиенический
Угловой присоединитель
Прямой разъём
90⁰ разъём
90⁰ разъём гигиенический
Клеммная коробка
Редуктор Планетарный редуктор
Вал Стандарт
Размеры

 Чертёж DM-M0113

Тип



A

(мм)

B

(мм)

C

(мм)

D

(мм)

S

(мм)

F

(мм)

P

(мм)

SL

(мм)

EL

(мм)

AGL

(мм)

DM0113  сферический

Стандарт

113,5

112

25

30

6,5

25

3,5

FW − 7

FW + 13

FW + 63

Опция

113,5

112

25

25

6,5

20

3,5

FW − 7

FW + 13

FW + 63

DM0113  цилиндрический

Стандарт

112

112

25

30

6,5

25

3,5

FW − 7

FW + 13

FW + 63

Опция

112

112

25

25

6,5

20

3,5

FW − 7

FW + 13

FW + 63

DM0113 цилиндрический для модульных лент

Стандарт

113

113

25

30

6,5

25

3,5

FW − 7

FW + 13

FW + 63

Опция

113

113

25

25

6,5

20

3,5

FW − 7

FW + 13

FW + 63

  Опции
­ — Исполнение для пищевой промышленности   — Обшивка корпуса из бутадиенового каучука
 — Низкотемпературная версия  — Ограничители обратного хода
 — ­Негоризонтальная установка  — ­Высокоточная балансировка
Аксессуары
— Монтажные кронштейны — Конвейерные ролики
— Натяжные ролики — Частотные преобразователи

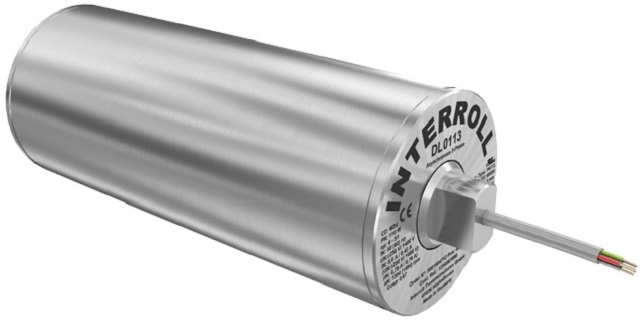

Мотор-барабан Интерролл DL 0113

Мотор-барабаны Интерролл DL 0113

Компактные приводы премиального класса для небольших, облегчённых конвейеров

DL-0113

Применение:

Мотор-барабан является идеальной приводной установкой для конвейерных систем небольшой и средней производительности. Обладают мощностью до 0.3 кВт и крутящим моментом до 42.7 Нм.

  • Пищевая промышленность
  • Сухие, влажные и омываемые среды
  • Упаковочное оборудование
  • Рентгеновские сканирующие системы
  • Фармацевтическая промышленность
Технические характеристики
  • 3-фазные или 1-фазные индукционные моторы переменного тока
  • Встроенная защита двигателя
  • Планетарный редуктор из технических полимеров
  • Малошумные
  • Лёгкие
  • Необслуживаемые
  • Смазаны на весь срок эксплуатации
  • Реверсивные
Тип двигателя Асинхронный двигатель с короткозамкнутым ротором
Класс изоляции обмотки двигателя Класс F, IEC 34 (VDE 0530)
Напряжение

230/400 В ± 5% (IEC 34/38)

другой тип по запросу

Частота 50/60 Гц
Класс защиты двигателя IP 66K
Тепловая защита Биметаллический переключатель
Температурный диапазон, 3-фазный двигатель +5 ... +40°С (возможно исполнение для низких температур)
Температурный диапазон, 1-фазный двигатель +5 ... +40°С
Варианты исполнения
Компонент Версия Алюминий Сталь Нерж.сталь Медь / Никель Технополимер
Корпус Сферический
Цилиндрический
Боковые крышки Стандарт
Чехол цапфы Стандарт
С защитой кабеля
С возобновляемой смазкой
Электрическое подсоединение Прямой присоединитель
Угловой присоединитель
Клеммная коробка
Редуктор Планетарный редуктор
Размеры

 Размеры мотор-барабана

Размеры мотор-барабана DL

Опции
­ — Исполнение для пищевой промышленности   — Обшивка корпуса из бутадиенового каучука
 — Низкотемпературная версия  — Ограничители обратного хода
 — ­Негоризонтальная установка  — ­Высокоточная балансировка
Аксессуары
— Монтажные кронштейны — Конвейерные ролики
— Натяжные ролики — Частотные преобразователи
