Конвейерные модули

Конвейерная система состоит из роликовых и ленточных модулей и прочих важных элементов. Роликовые модули, в свою очередь, могут быть приводными и неприводными.

Конвейерная система состоит из отдельно взятых модулей и элементов:

Приводных и неприводных роликовых модулей
Ленточных модулей
Других важных компонентов

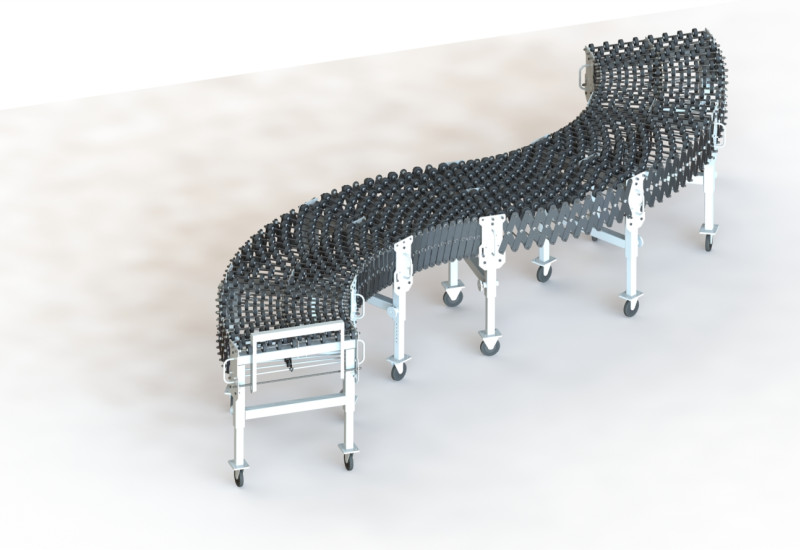

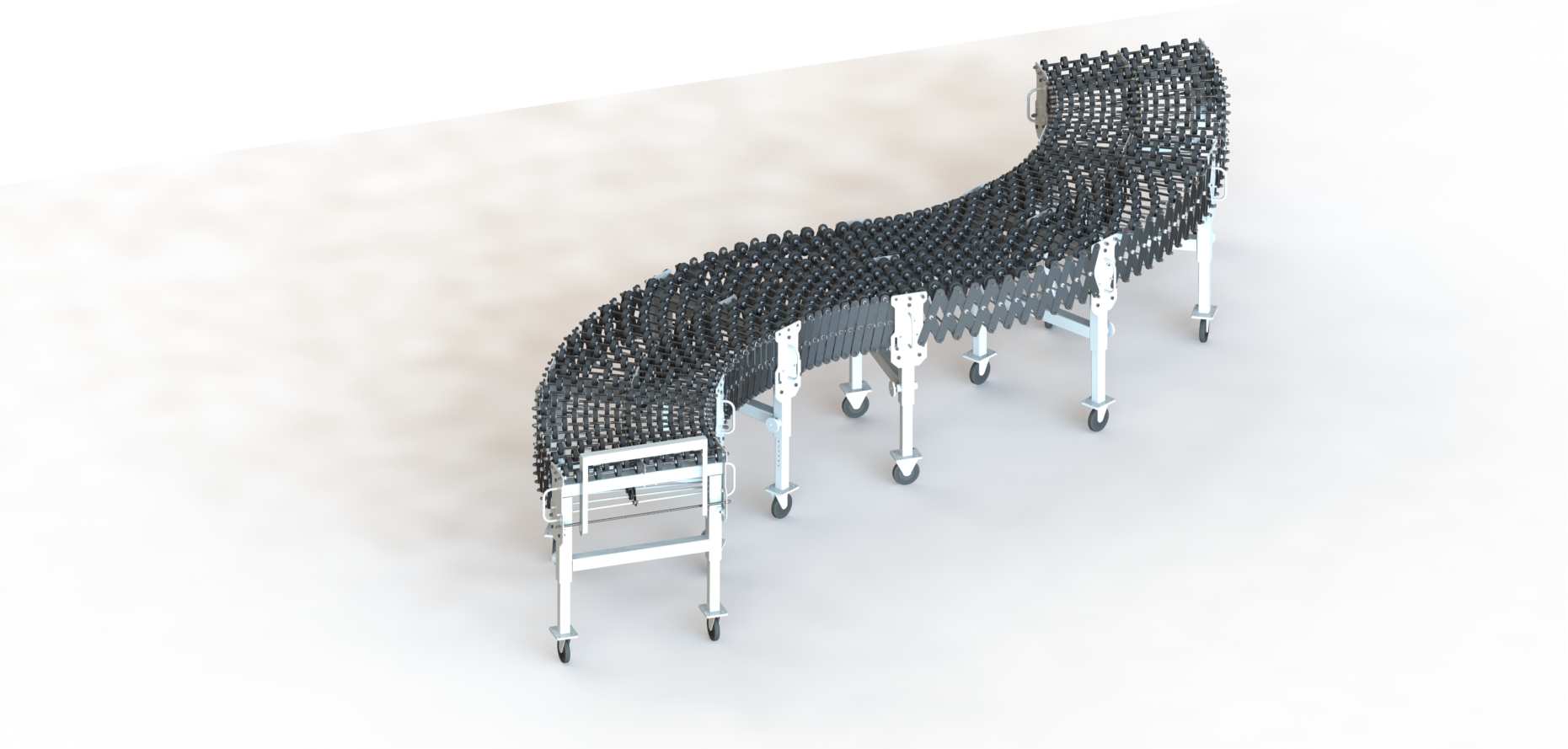

Неприводные роликовые конвейерные модули

Предназначены для перемещения по горизонтали или под небольшим углом наклона штучных грузов: контейнеров, поддонов, ящиков, брусков. Неприводной модуль состоит из группы роликов, оси которых закреплены в раме, устанавливаемой на стойках. Транспортировка груза осуществляется вручную или под действием силы тяжести. Используются в линиях сборки и комплектации.

Общие технические данные
Макс.нагрузка на зону	100 кг/м
Наклонный	допустимо
Темп.окр.среды	-5 … +40 °С
Ролики
Тип роликов	Interroll 1100, ролики с плавным ходом Interroll 1700, универсальные ролики
Диаметр роликов	50 мм
Материал роликов	стальные, оцинкованные, ПВХ

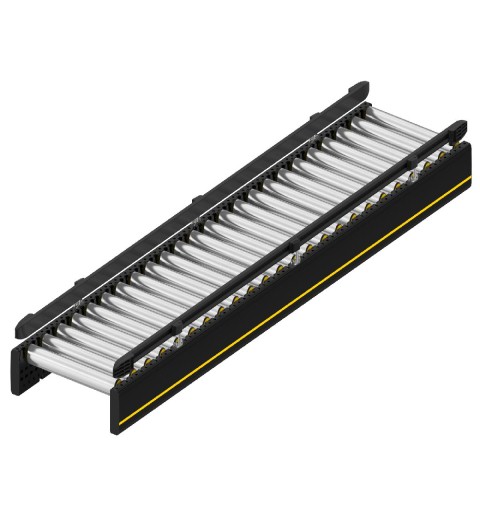

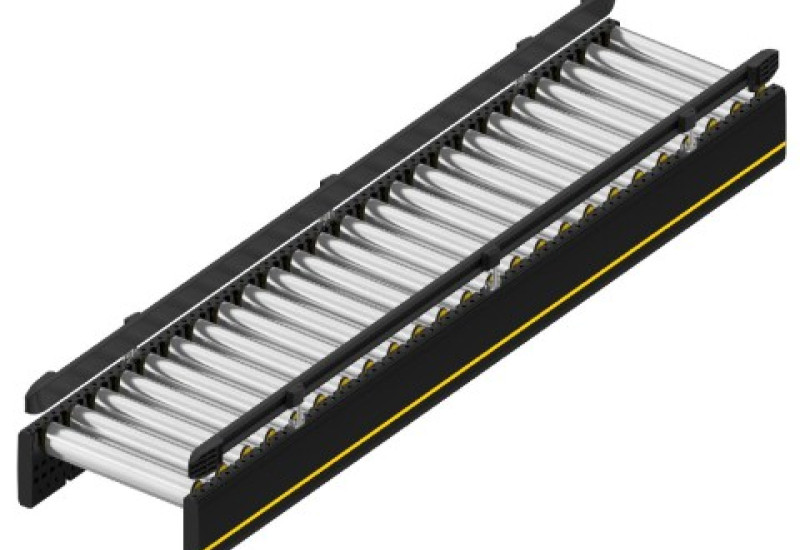

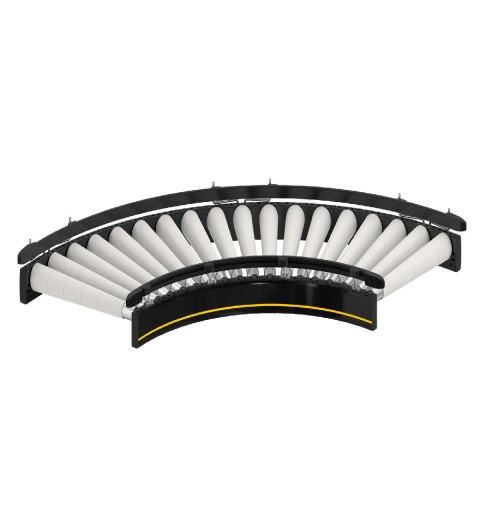

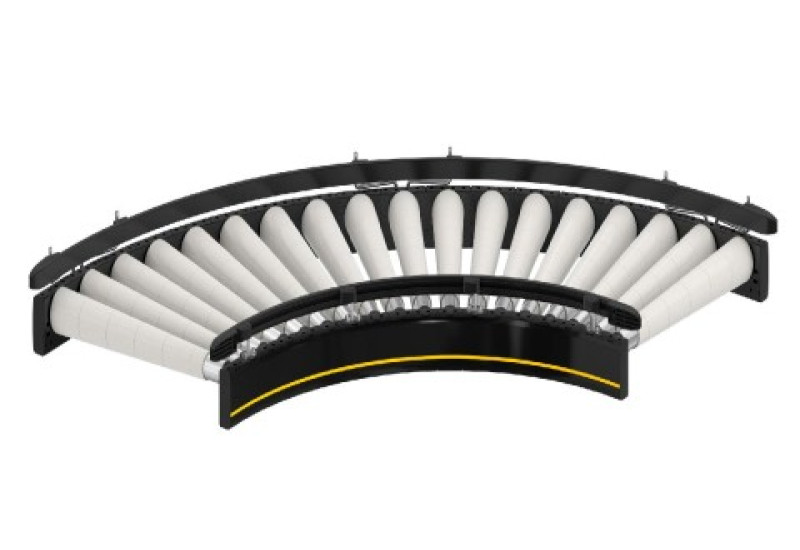

Приводные роликовые конвейерные модули

Оснащены электрическим или пневматическим приводом, подсоединенным к роликам. Привод может быть как непосредственным (на каждый ролик или с определенным интервалом), так и через передачи. Непосредственный привод устанавливается для перемещения сверхтяжелых грузов, например, в металлургии, мебельной промышленности. Роликовые приводные конвейеры могут иметь необходимую длину и угол поворота и наклона, в зависимости от задач и условий транспортировки.

Общие технические данные
Макс.нагрузка	50 кг
Скорость конвейера	0.1-1.0 м/с (до 35 кг) 0.1-0.8 м/с (до 50 кг)
Наклонный	Макс 4⁰
Темп.окр.среды	+5 … +40 °С
Ролики
Тип роликов	Interroll 3500
Диаметр роликов	50 мм
Материал роликов	Стальные 1.5мм, оцинкованные
Макс.кол-во роликов на зону	20
Привод
Номинальное напряжение	24 В постоянного тока
Способ передачи	PolyVee-ремень
Передача вращающего момента	Ролик-к-ролику

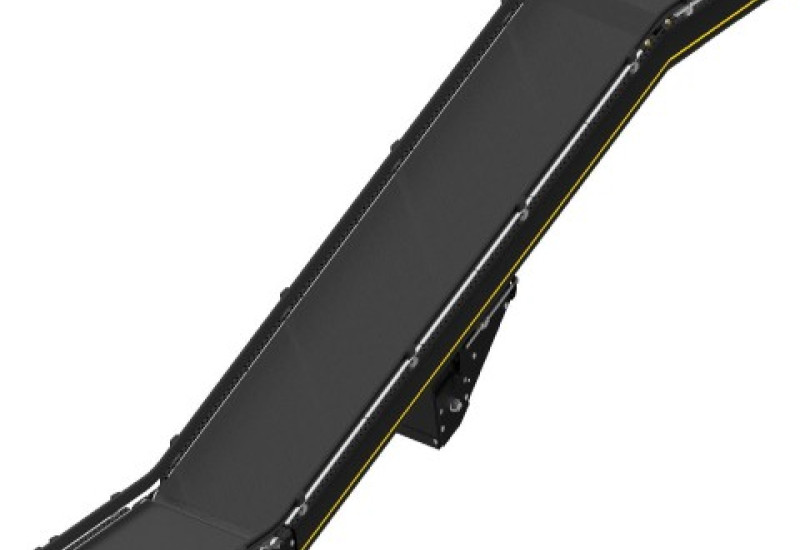

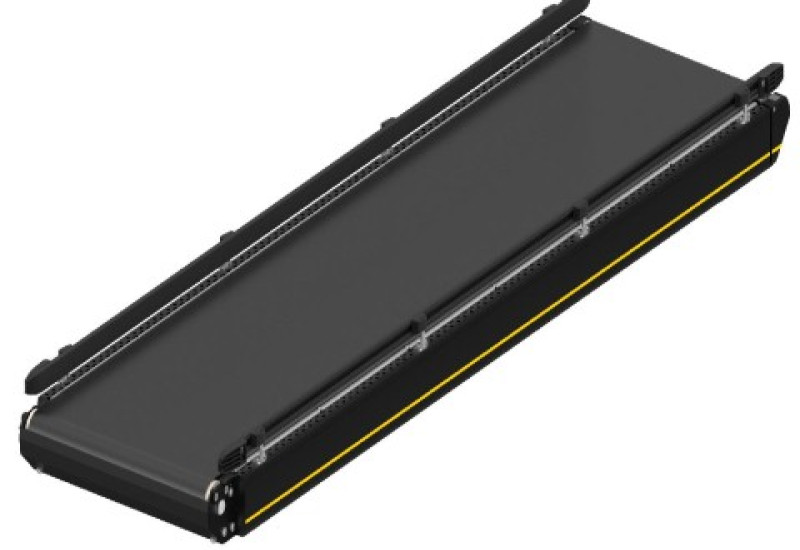

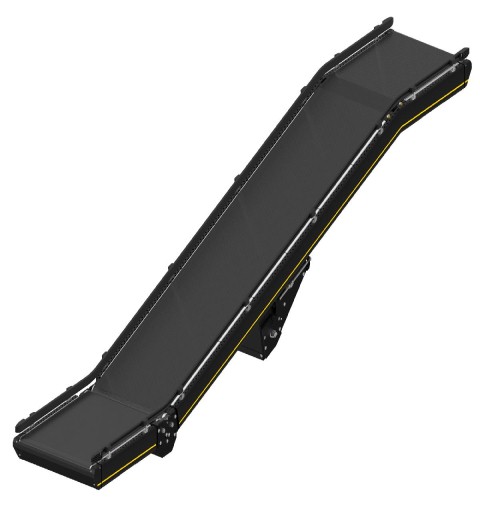

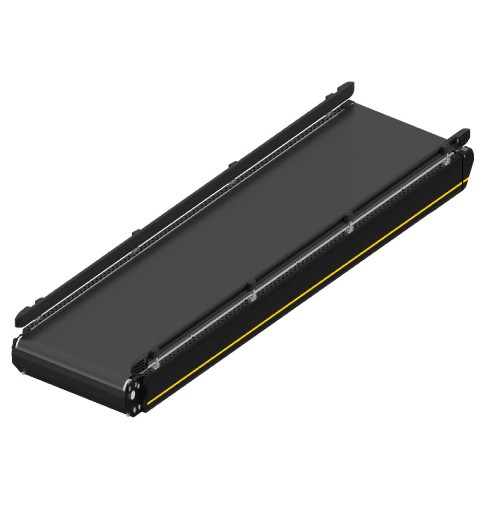

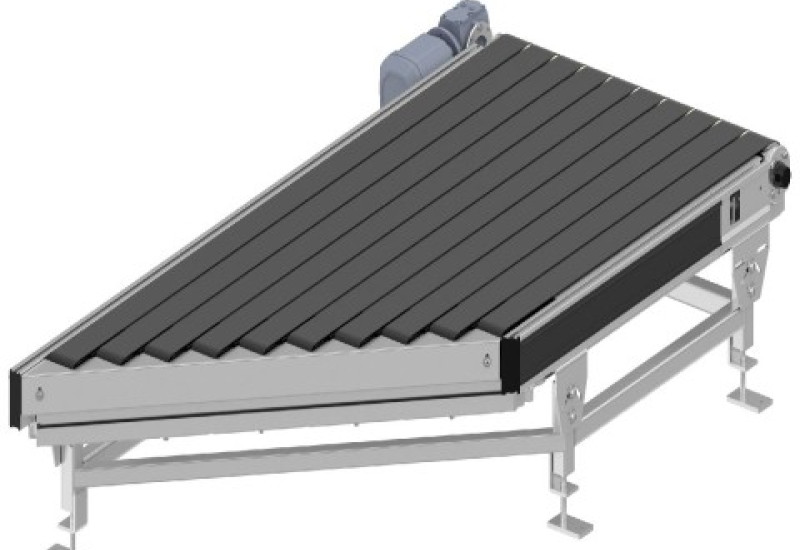

Ленточные конвейерные модули

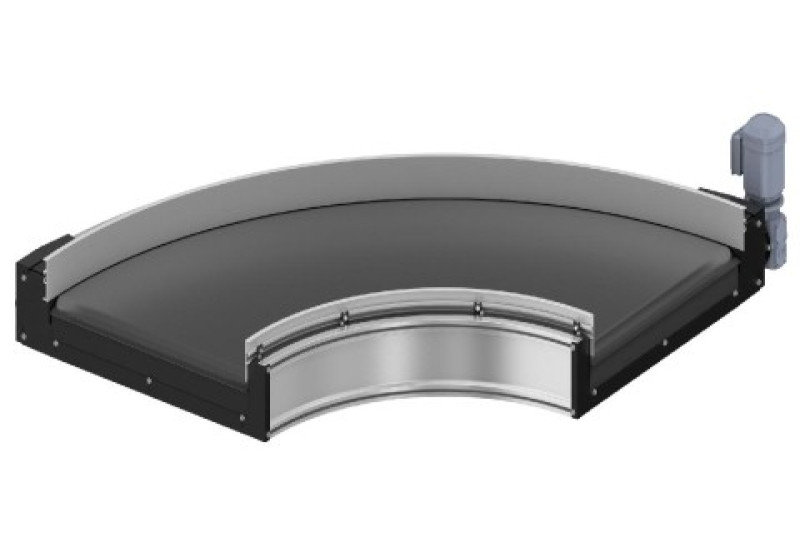

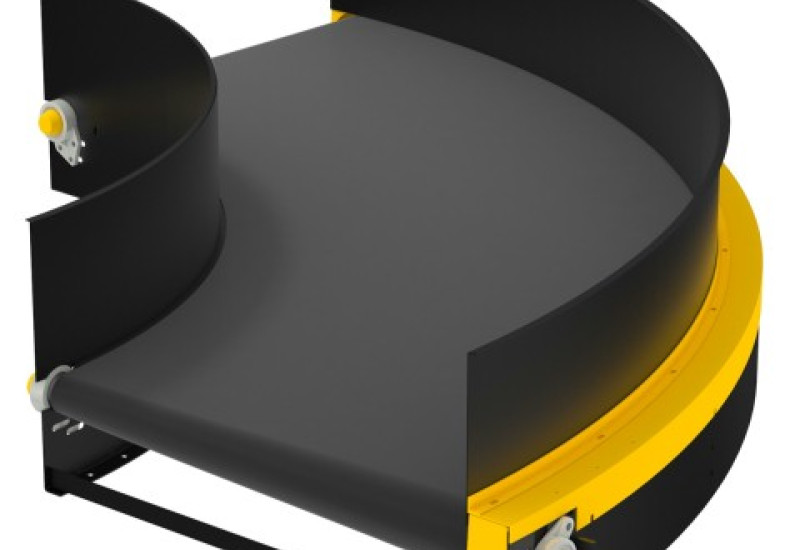

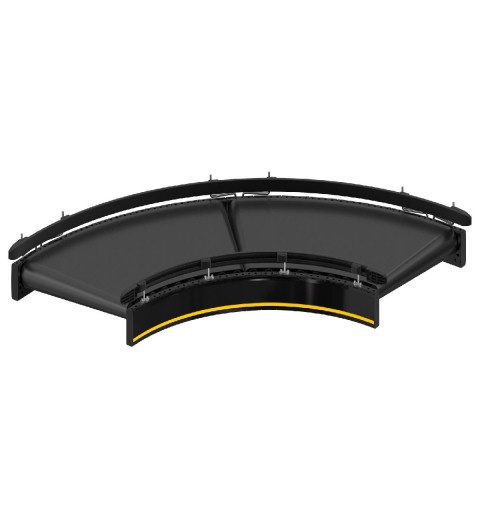

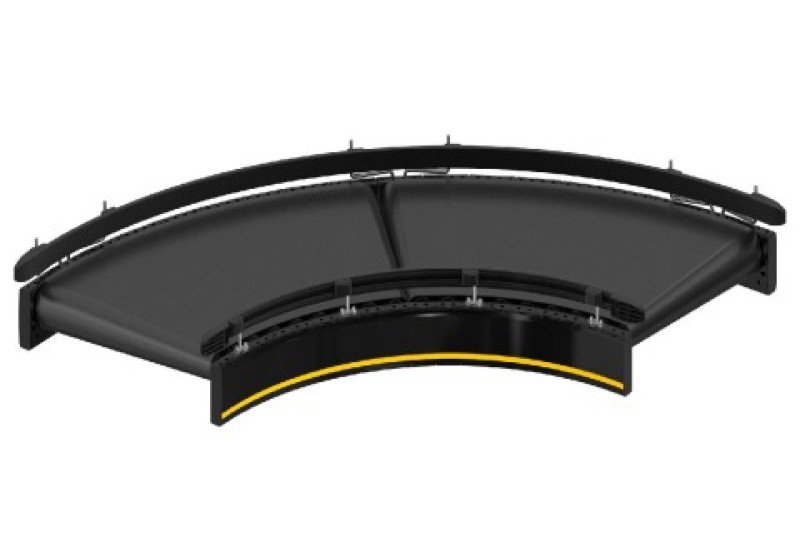

Служат для транспортировки сыпучего, кускового или штучного груза при помощи непрерывно движущейся резинотканевой ленты. Перемещение может осуществляеться на уровнях с необходимым углом наклона. Поворотный модуль используется для смены направления транспортировки груза.

Общие технические данные
Макс.нагрузка на ленту	50 кг/метр
Макс.нагрузка на конвейер	550 кг
Скорость конвейера	0.1 - 2.0 м/с
Наклонный	макс. 16°
Темп.окр.среды	-5 … +50 °С
Привод
Номинальное напряжение	230 V / 50 Hz / 1 фаза 400 V / 50 Hz / 3 фазы
Макс.потребление	3.0 кВт
Тип двигателя	Редуктор с ограничителем хода (400V)
Диаметрприводногоролика	132 мм
Диаметрвозвратногоролика	80 мм (другие по запросу)
Подшипники	Фланцевый подшипник (свыше 0.80 м/с) Плавающий подшипник (до 0.79 м/с)
Материал
Лента	2-х слойная полиэстерная ткань с ПВХ-покрытием, рифлёный вдоль, чёрный.
Боковые стенки	деревянные панели, покрытие пластик стальные листы, оцинкованные (опция)
Приводной/возвратный ролик	алюминиевый сплав
Боковой профиль
Боковой профиль	Алюминиевый профиль, высота – 120 мм
Боковая направляющая	Гнутый алюминиевый лист, высота – 80 мм (возможно без направляющей)

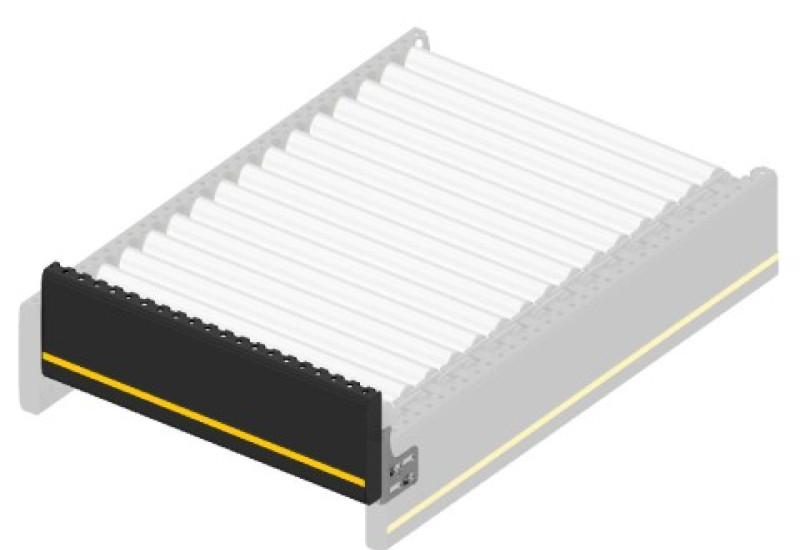

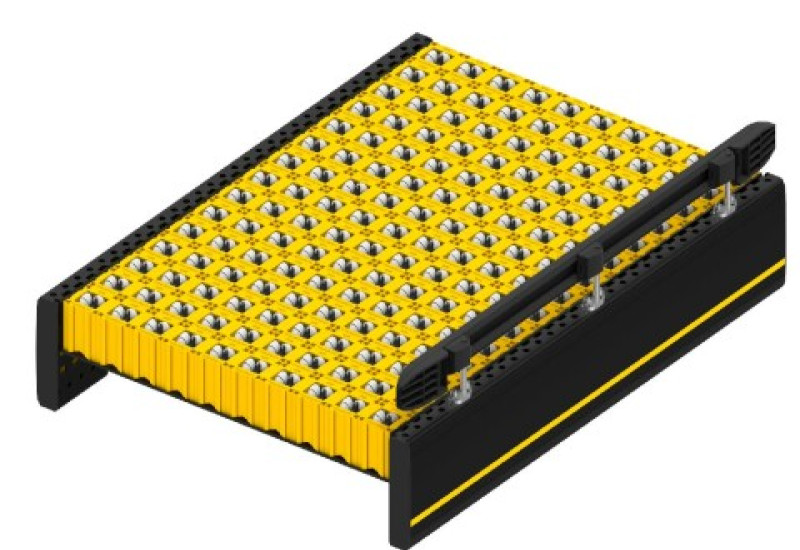

Важные элементы (модули)

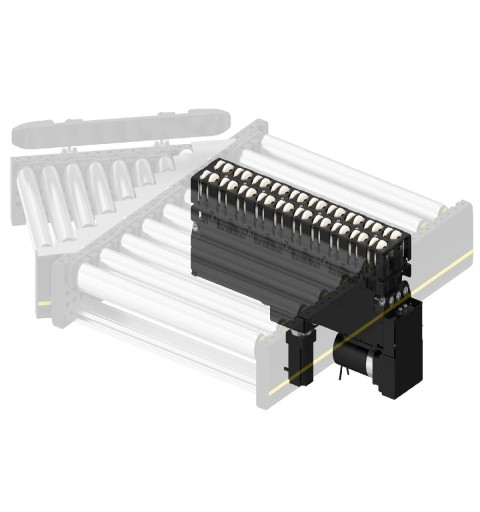

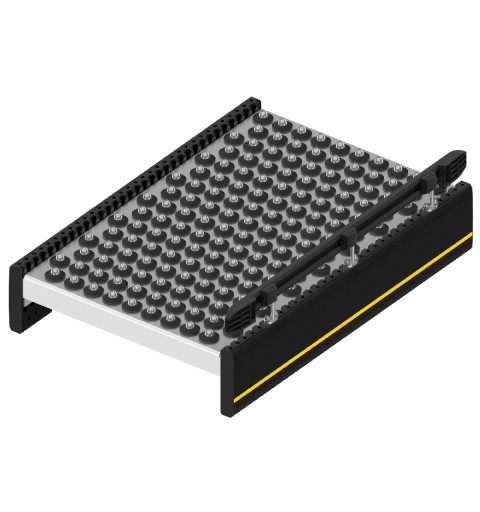

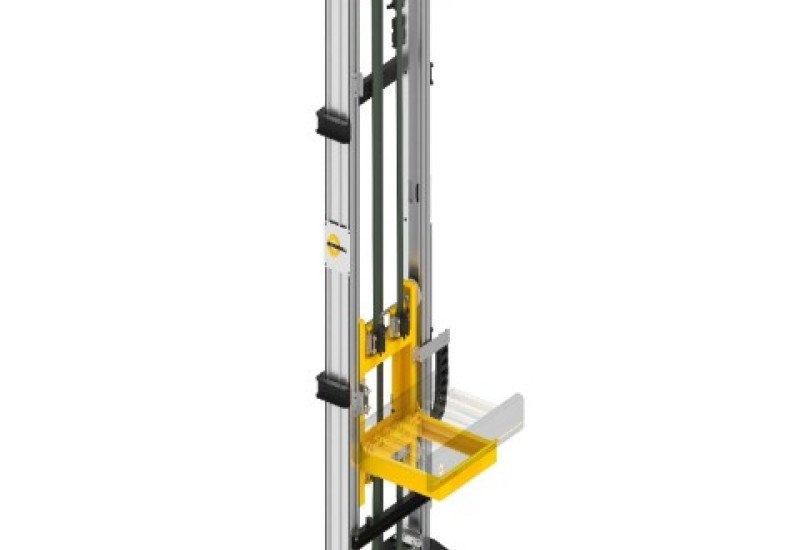

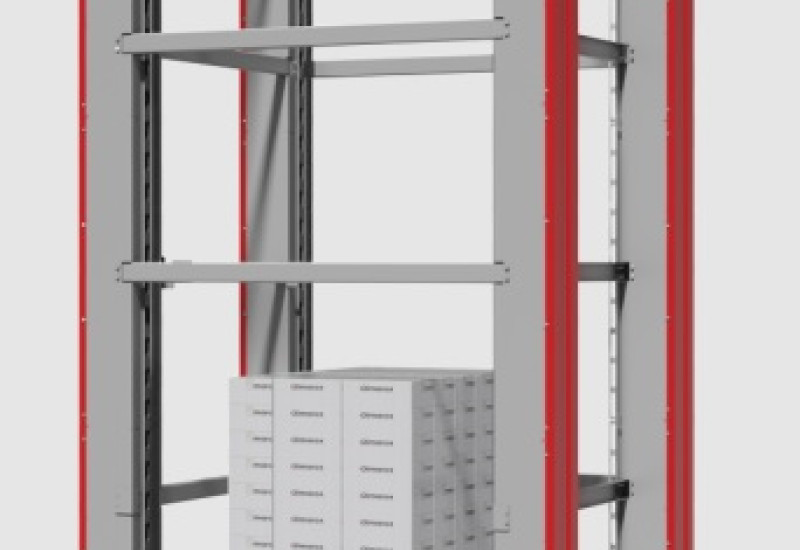

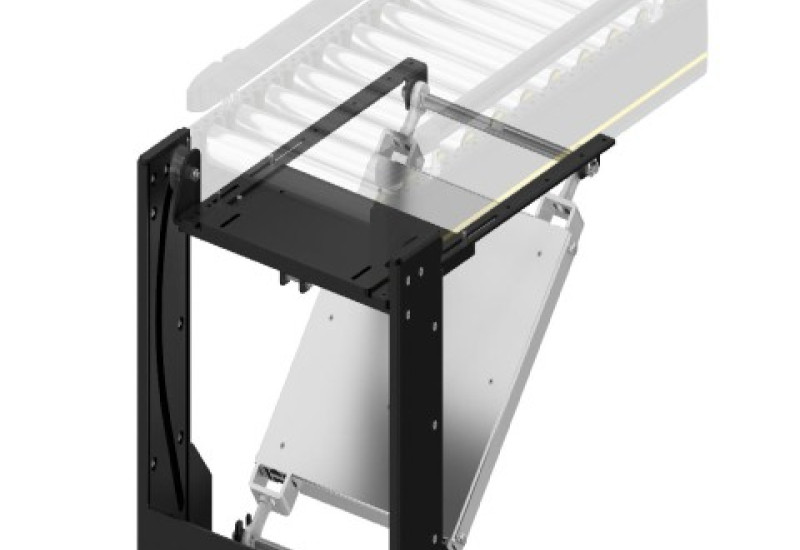

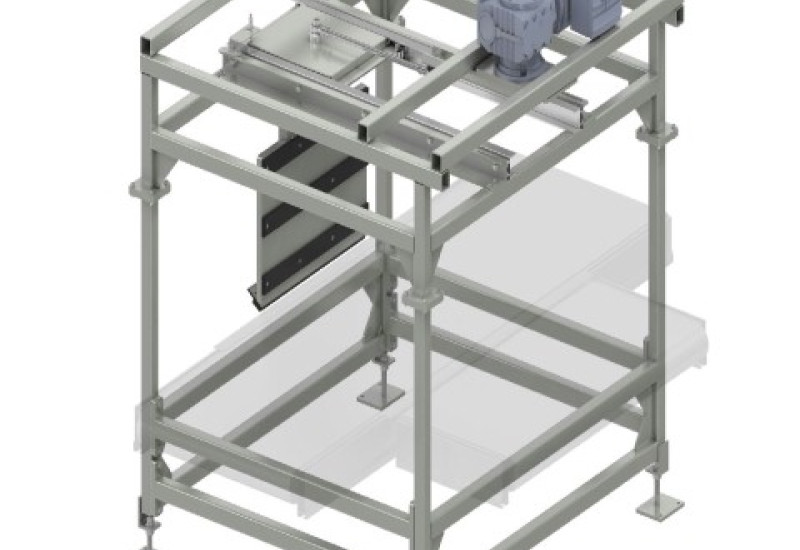

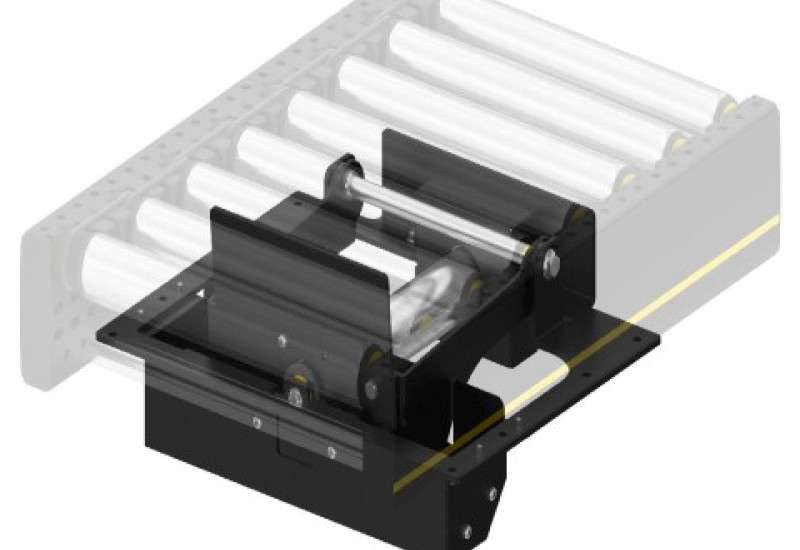

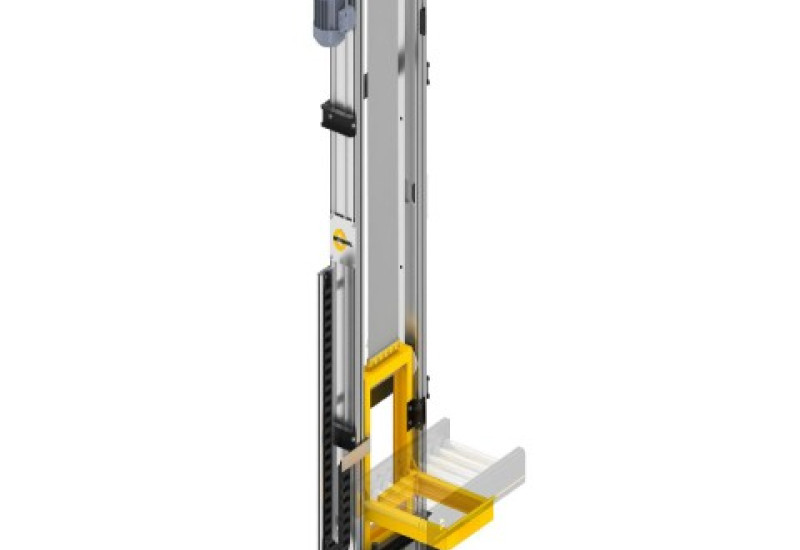

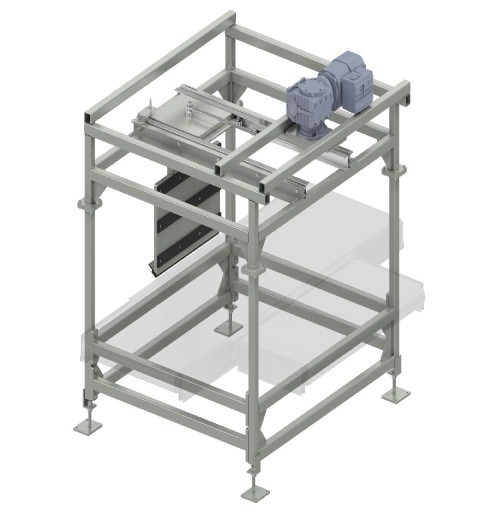

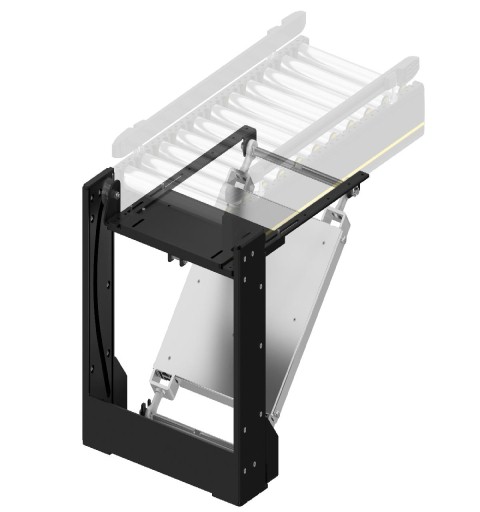

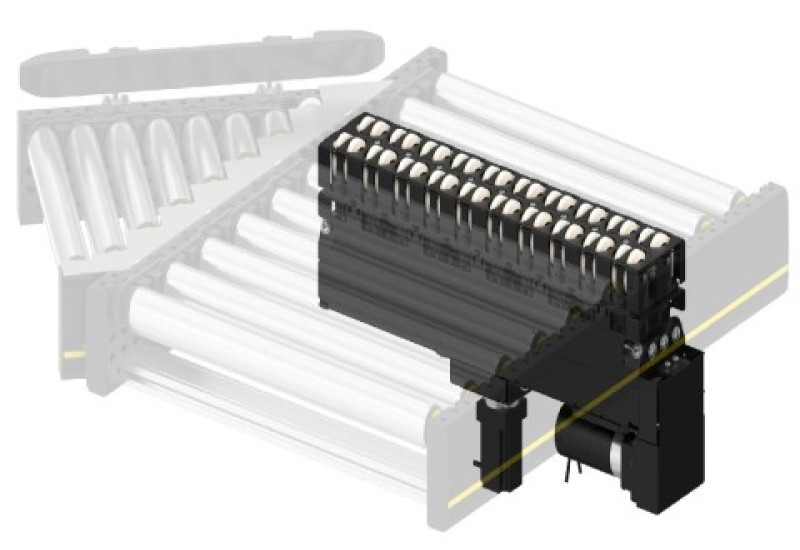

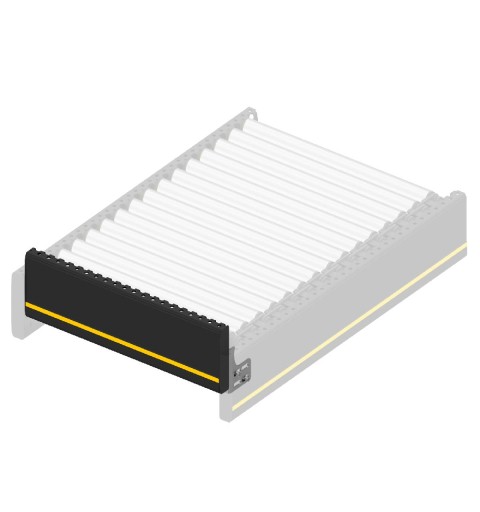

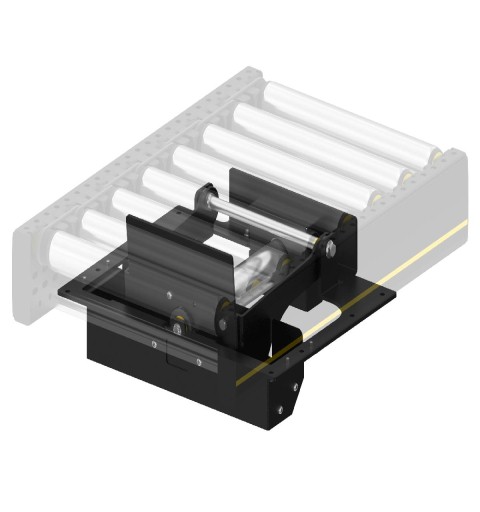

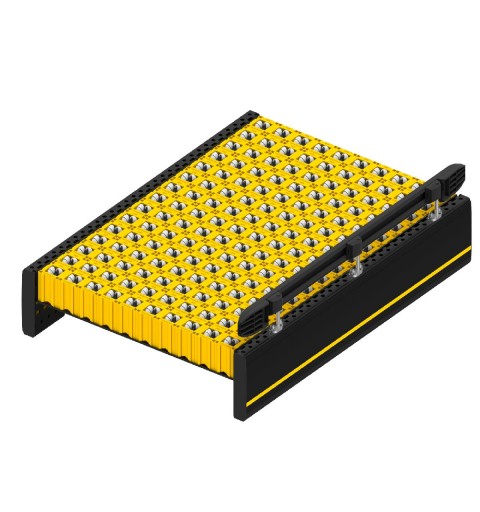

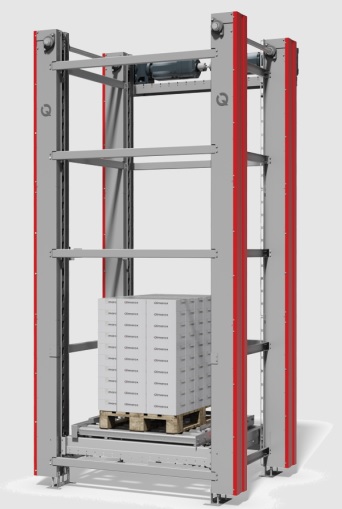

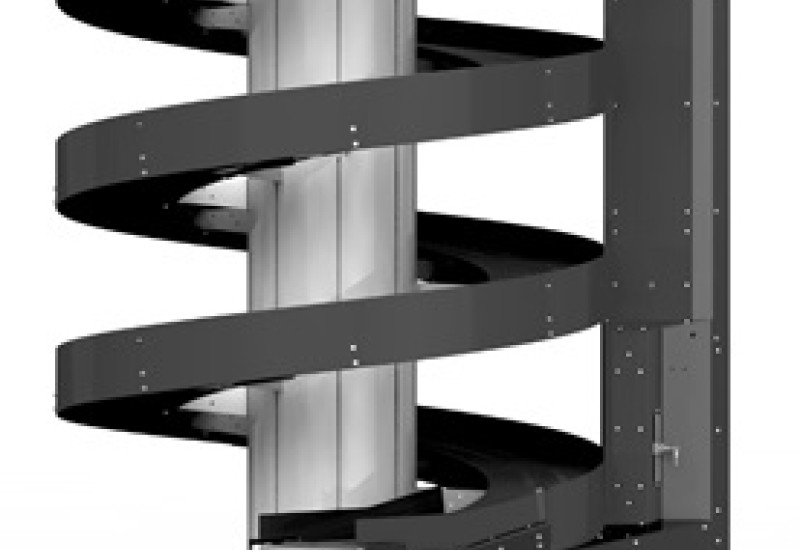

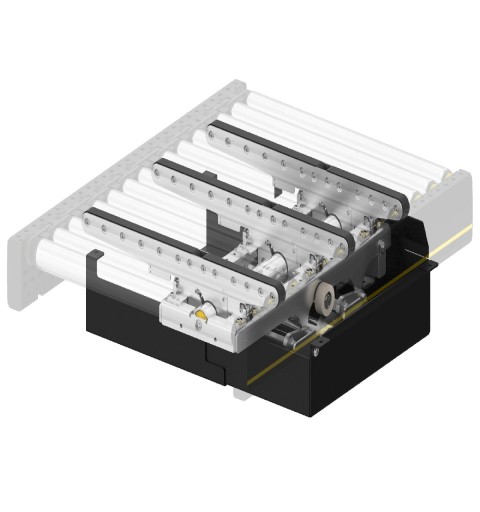

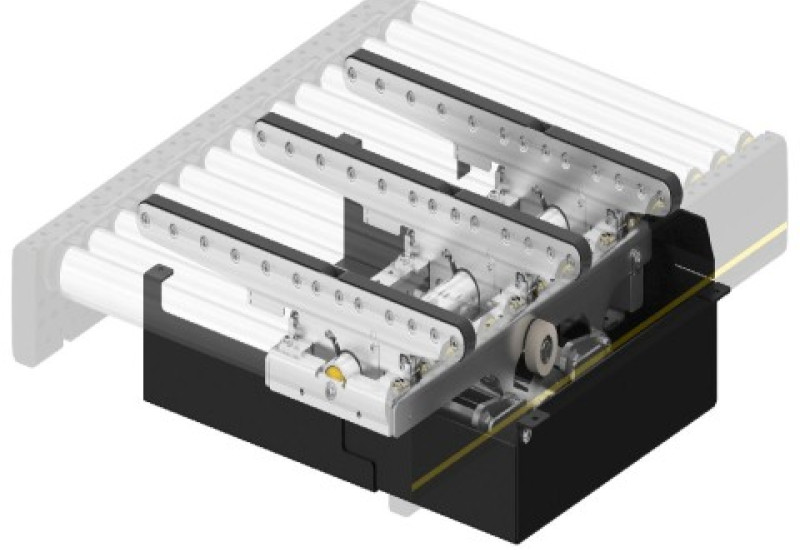

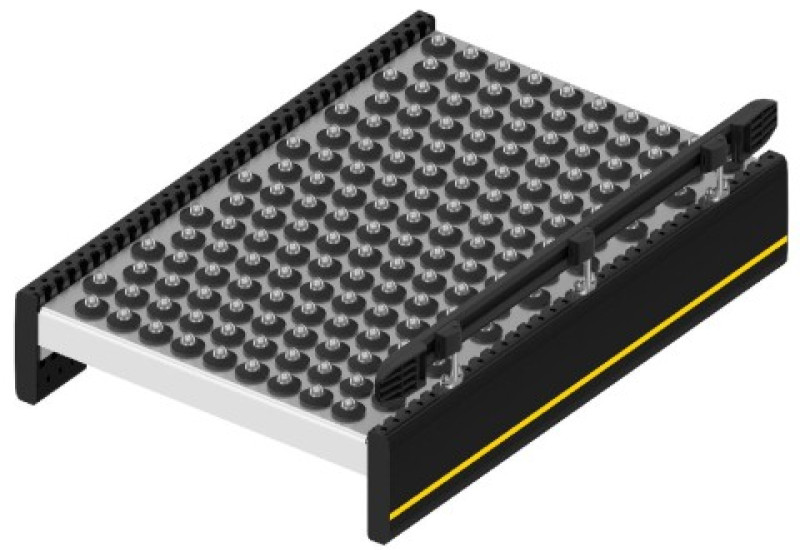

В конвейерных системах помимо основных компонентов, осуществляющих перемещение груза, применяются модули остановки, вертикального перемещения и сдвига.
