Конвейерные модули

Конвейерная система состоит из роликовых и ленточных модулей и прочих важных элементов. Роликовые модули, в свою очередь, могут быть приводными и неприводными.

Конвейерная система состоит из отдельно взятых модулей и элементов:

  • Приводных и неприводных роликовых модулей
  • Ленточных модулей
  • Других важных компонентов

Неприводные роликовые конвейерные модули

Предназначены для перемещения по горизонтали или под небольшим углом наклона штучных грузов: контейнеров, поддонов, ящиков, брусков. Неприводной модуль состоит из группы роликов, оси которых закреплены в раме, устанавливаемой на стойках. Транспортировка груза осуществляется вручную или под действием силы тяжести. Используются в линиях сборки и комплектации.

Общие технические данные
Макс.нагрузка на зону 100 кг/м
Наклонный допустимо
Темп.окр.среды -5 … +40 °С
Ролики
Тип роликов

Interroll 1100, ролики с плавным ходом

Interroll 1700, универсальные ролики

Диаметр роликов 50 мм
Материал роликов

стальные, оцинкованные, ПВХ

  • 1002
  • RM8110_product_image_main
  • RM8120_product_image_main

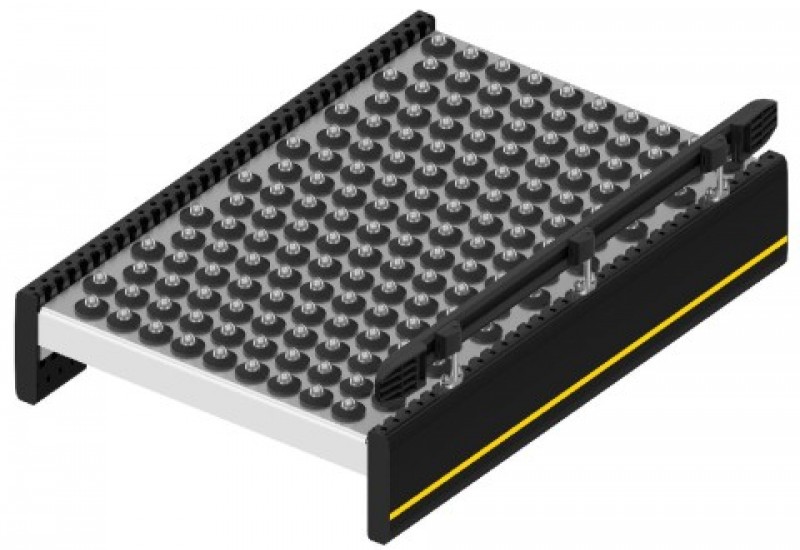

  • RM8130_product_image_main

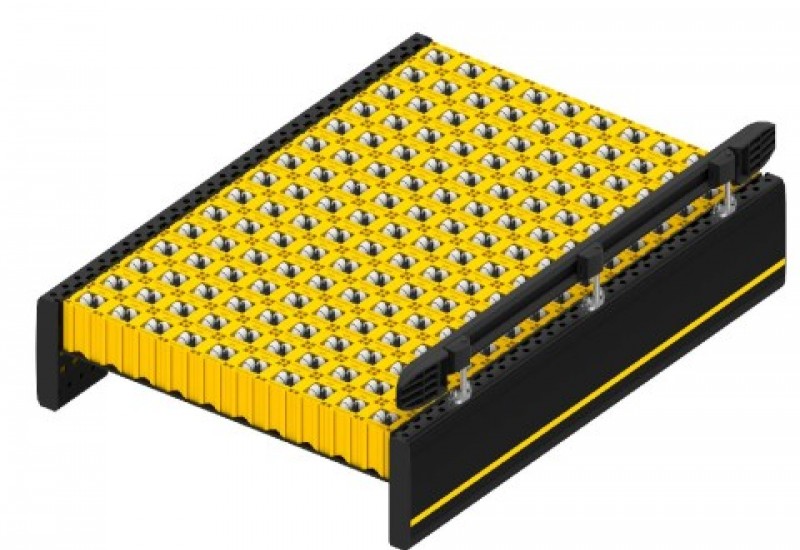

  • RM8140_product_image_main

Приводные роликовые конвейерные модули

Оснащены электрическим или пневматическим приводом, подсоединенным к роликам. Привод может быть как непосредственным (на каждый ролик или с определенным интервалом), так и через передачи. Непосредственный привод устанавливается для перемещения сверхтяжелых грузов, например, в металлургии, мебельной промышленности. Роликовые приводные конвейеры могут иметь необходимую длину и угол поворота и наклона, в зависимости от задач и условий транспортировки.

Общие технические данные
Макс.нагрузка 50 кг
Скорость конвейера

0.1-1.0 м/с (до 35 кг)

0.1-0.8 м/с (до 50 кг)

Наклонный Макс 4⁰
Темп.окр.среды +5 … +40 °С
Ролики
Тип роликов Interroll 3500
Диаметр роликов 50 мм
Материал роликов Стальные 1.5мм, оцинкованные
Макс.кол-во роликов на зону 20
Привод
Номинальное напряжение 24 В постоянного тока
Способ передачи PolyVee-ремень
Передача вращающего момента Ролик-к-ролику


  • RM8310_product_image_main
  • RM8320_product_image_main
  • RM8330_product_image_main
  • RM8340_product_image_main

Ленточные конвейерные модули

Служат для транспортировки сыпучего, кускового или штучного груза при помощи непрерывно движущейся резинотканевой ленты. Перемещение может осуществляеться на уровнях с необходимым углом наклона. Поворотный модуль используется для смены направления транспортировки груза.

Общие технические данные
Макс.нагрузка на ленту 50 кг/метр
Макс.нагрузка на конвейер 550 кг
Скорость конвейера 0.1 - 2.0 м/с
Наклонный макс. 16°
Темп.окр.среды -5 … +50 °С
Привод
Номинальное напряжение

230 V / 50 Hz / 1 фаза

400 V / 50 Hz / 3 фазы

Макс.потребление 3.0 кВт
Тип двигателя Редуктор с ограничителем хода (400V)
Диаметрприводногоролика 132 мм
Диаметрвозвратногоролика 80 мм (другие по запросу)
Подшипники

Фланцевый подшипник (свыше 0.80 м/с)

Плавающий подшипник (до 0.79 м/с)

Материал
Лента 2-х слойная полиэстерная ткань с ПВХ-покрытием, рифлёный вдоль, чёрный.
Боковые стенки

деревянные панели, покрытие пластик

стальные листы, оцинкованные (опция)

Приводной/возвратный ролик алюминиевый сплав
Боковой профиль
Боковой профиль Алюминиевый профиль, высота – 120 мм
Боковая направляющая

Гнутый алюминиевый лист, высота – 80 мм

(возможно без направляющей)

  • BC46081_product_image_main
  • BM4430_44451_product_image_main
  • BM8360_product_image_main

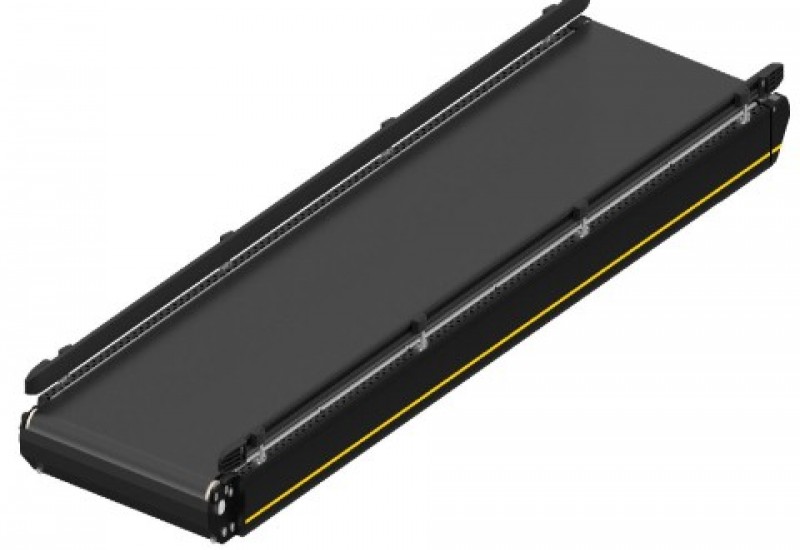

  • BM8410_product_image_main

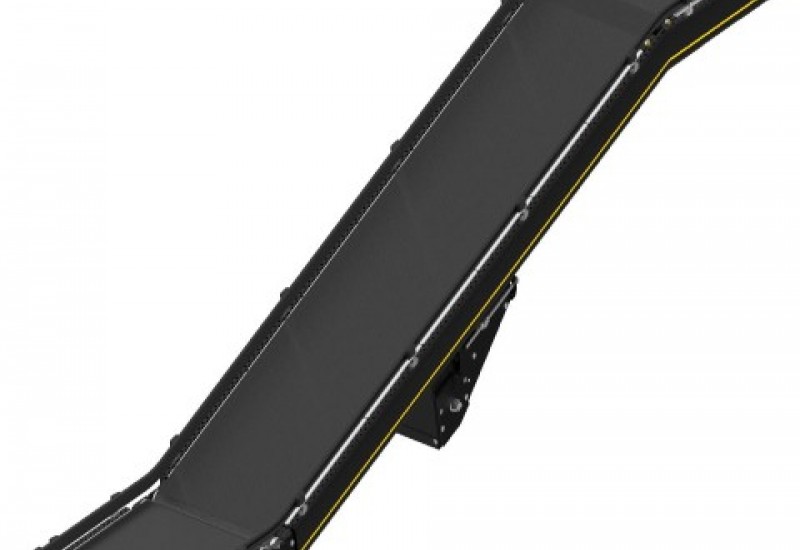

  • BM8434_product_image_main

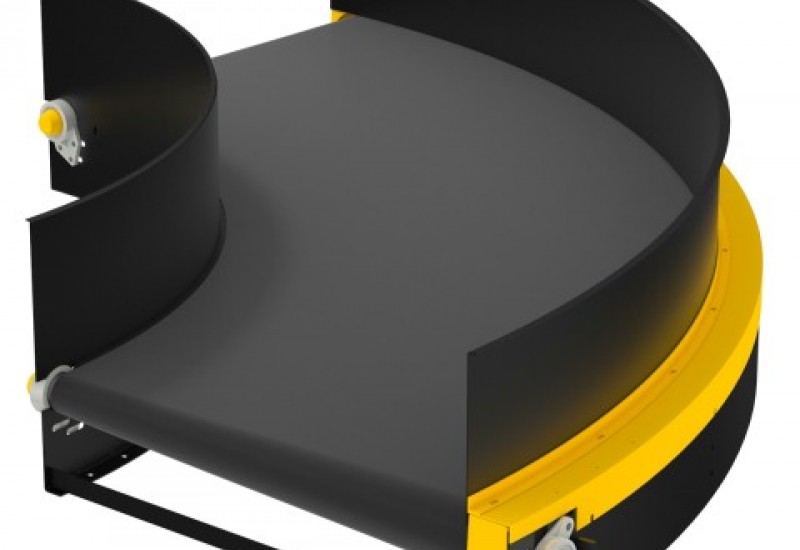

  • Portec_Curve_product_image_main

Важные элементы (модули)

В конвейерных системах помимо основных компонентов, осуществляющих перемещение груза, применяются модули остановки, вертикального перемещения и сдвига.

  • RM6006NEW_product_image_main
  • RM6008NEW_product_image_main
  • RM8711_product_image_main
  • RM8731_product_image_main

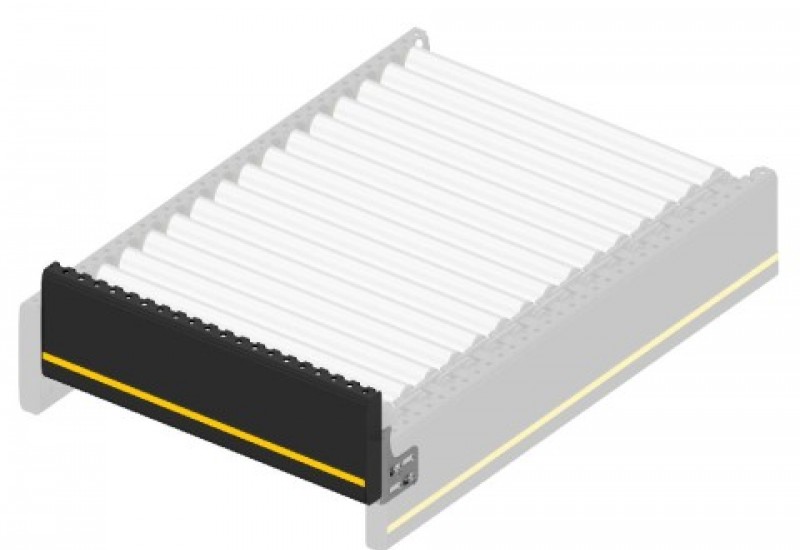

  • RM8811_product_image_main

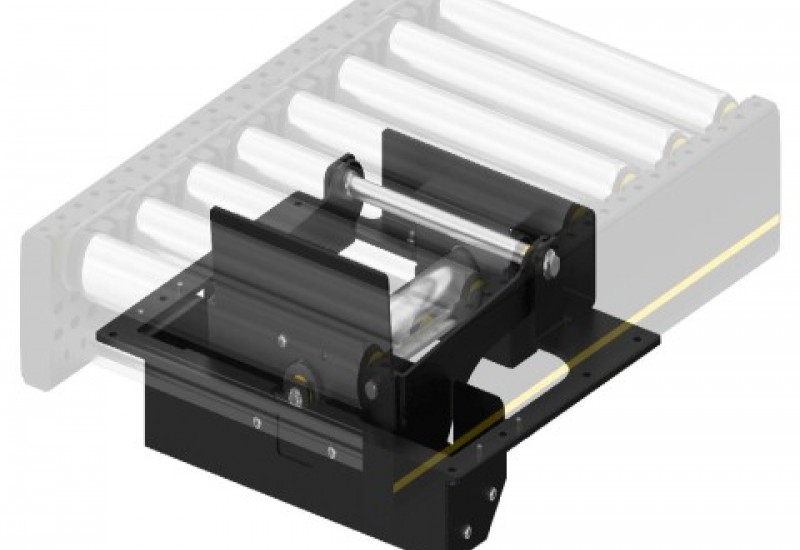

  • RM8812_product_image_main

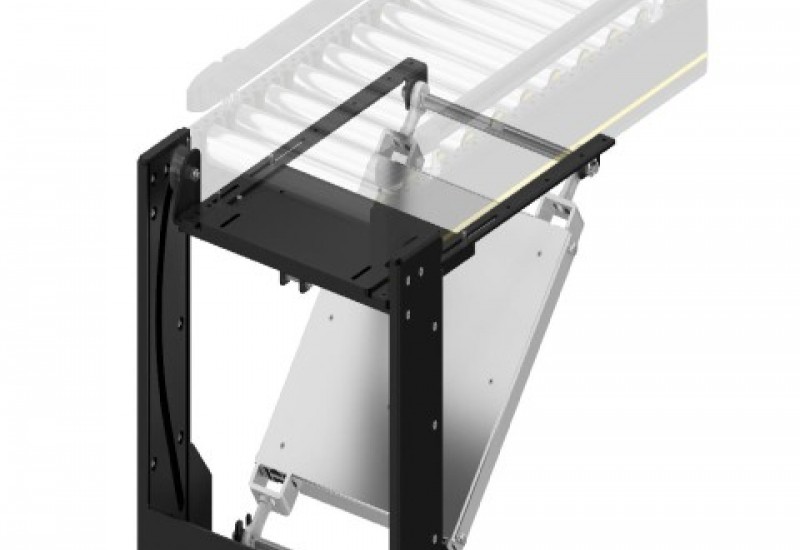

  • RM8830_product_image_main

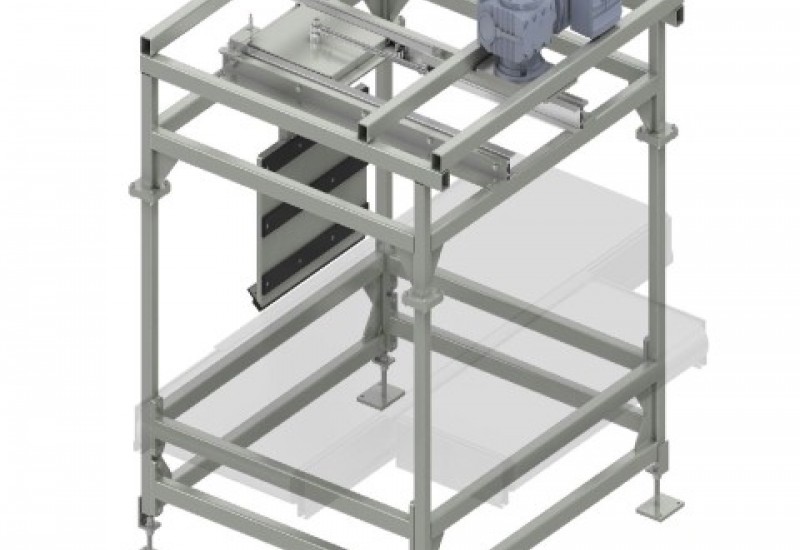

  • ST6110NEW_product_image_main

pdfСкачать каталог (англ.яз.)
